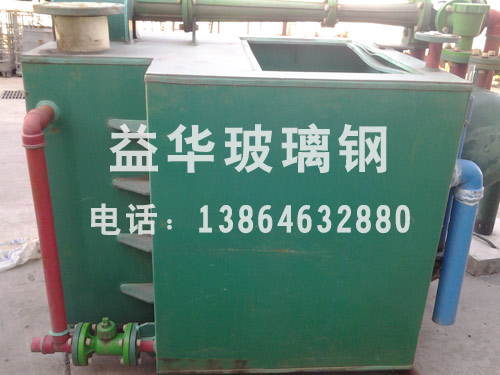

玻璃钢水喷射箱真空泵安装使用要求

玻璃钢水喷射箱真空泵喷射器又名：射流真空泵、射流真空喷射器、喷射泵、水喷射器、玻璃钢水喷射箱安装要求：水泵：配用水泵应达到喷射泵的技术指标要求。水管：水管内径要求与水泵及喷射泵的管径匹配，水管弯管方式应该按说明书上安装示意图所示的半圆方式，且保证R≥600mm；采用其它转弯方式时，均需计算压力损耗，保证水压和流量符合要求。在管道切割、焊接、法兰连接等过程中，玻璃钢水喷射箱务需保持管道内径不变小。水池：要求单台水池容积≥1.3m3，水池深度≥1.2m，为保证水泵进水的水流稳定和不夹带气泡，应在水池中设置挡板（底部设一小孔，孔径50mm左右，建议挡板高度低于水面100mm左右）。尾管：为防止大气压不稳定而影响真空度，需在喷射泵尾部接尾管（直管）。尾管要求长度≥1500mm。（建议尾部低于水池上平面100mm以上，但需高于水面150mm左右）。玻璃钢水喷射箱喷射泵：安装高度要求≥2.5m，一般以3.5m左右为佳。在水流量和水压符合要求的前提下，该喷射泵完全可以高位安装。玻璃钢水喷射箱喷射泵与水泵均不应承受外力，喷射泵需用托架支撑住，法兰连接时需对称紧固，均匀用力，以免损坏。玻璃钢水喷射箱真空系统气密性要求：1.5Kg/cm2的压缩空气对真空系统进行气密性试验，经24小时后，若每小时压降≤0.2%则为合格。其它：水压表，真空表，温度计，阀门等需齐全。法兰垫圈务须保证内径不小于管径，且不发生偏差。建议不用逗号垫。水泵进水管必须≥水泵进水口径，否则，水流量和水压均不足。使用要求：开机前准备工作：检查系统完好性，不泄漏。通知相关部门作好配合和准备工作。玻璃钢水喷射箱检查循环水量是否充足，有无可能导致水泵损坏的异物。有真空罐时应先排除罐底积水。玻璃钢水喷射箱卧式安装：用户如需卧式安装，请事先提出。
